電動插板閥型號列表及結構原理圖

[ 2023-10-19 ]

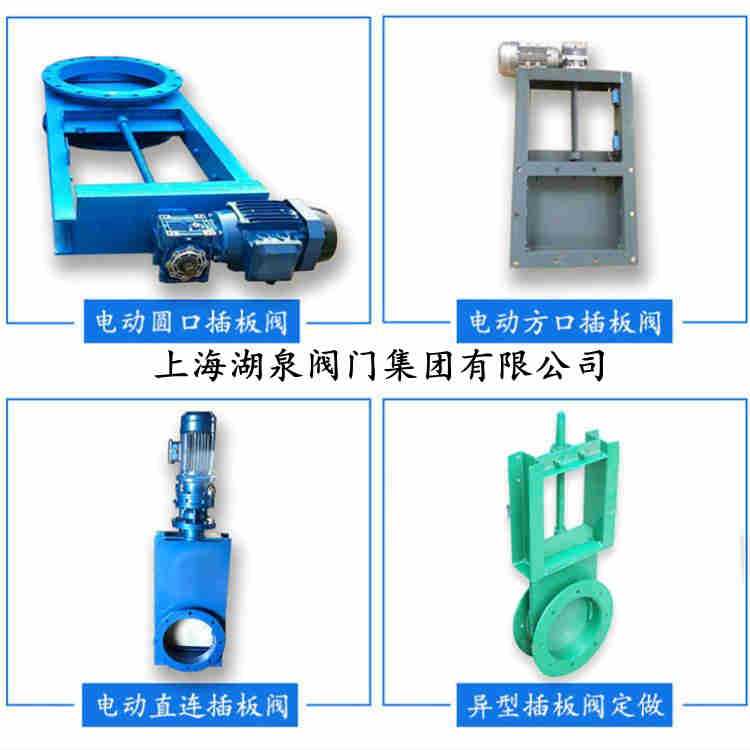

電動插板閥型號列表及結構原理圖型號:齊全電動插板閥也叫螺旋閘閥,大多用于卸料器配套使用分為方口圓口兩種。電動插板閥口型要根據卸料器形狀做出選擇。上海湖泉生產的經久耐用,流動阻力小,體...是一種控制設備開關的設備,主要分為手動插板閥,電動插板閥,氣功插板閥,電液動插板閥四種型號。插板閥展示圖大部分插板閥是采用強制密封的,即閥門關閉時,要依靠外力強行將閘...自動插板閥價格、型號、規格、圖片、選型、標準、尺寸、尺寸圖、結構參數、安裝...電液動插板閥是由電液動裝置同刀閘閥配合,通過電液聯動裝置往復推位來控制閥門的開啟和關閉,同時配合信號輸出控制,可實現遠程自控,是一種理想的智能式自控調節刀閘閥,廣泛應用于冶金、電力...主要特點是通徑全橡膠密封閥座,具有很強抗磨損特性和全通徑流通性。特別適合于堿廠、旋流器配套閥及那些要求閥門耐磨的工礦管道上使用。

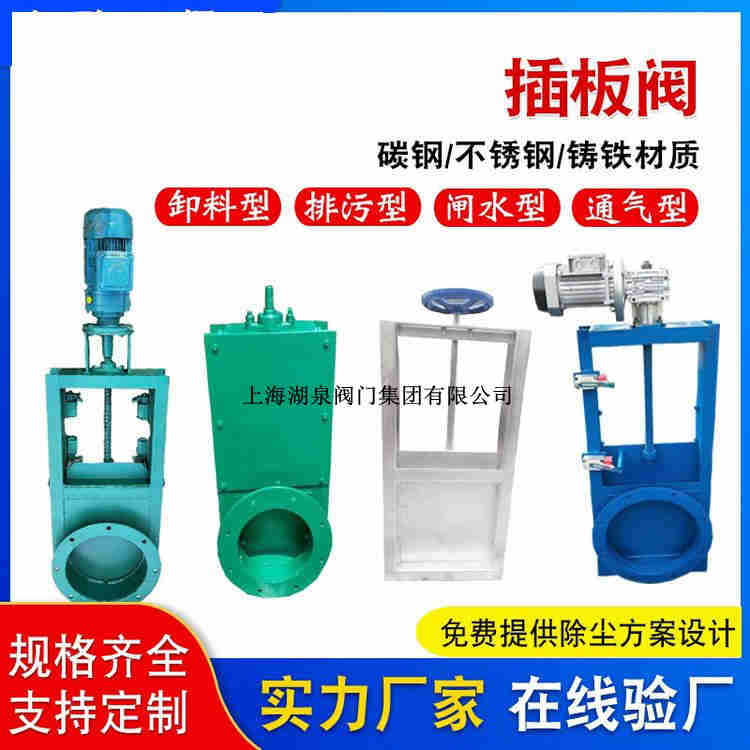

插板閥

類別	A×A	B×B	C×C	H	L	n-d	重量
單向	200×200	256×256	296×296	820	100	8-Φ12	62
	250×250	306×306	346×346	930	100	8-Φ14	70.5
	300×300	356×356	396×396	1050	100	8-Φ14	81
	400×400	456×456	496×496	140	100	12-Φ14	114
	450×450	510×510	556×556	1450	120	12-Φ18	130
	500×500	560×560	606×606	1610	120	16-Φ18	147
雙向	600×600	660×660	706×706	1830	120	16-Φ18	169
	700×700	770×770	820×820	2130	140	20-Φ18	236
	800×800	870×870	920×920	2440	140	20-Φ18	303
	900×900	974×974	1030×1030	2660	160	27-Φ23	424
	1000×1000	10741074	1130×1130	2870	160	24-Φ23	636
說明	LMD-單向	I-手輪	距地面小于1.7米用手輪，大于1.7米用鏈輪鏈條節數M=0.105X-113（X是絲桿中心離地面度度）
